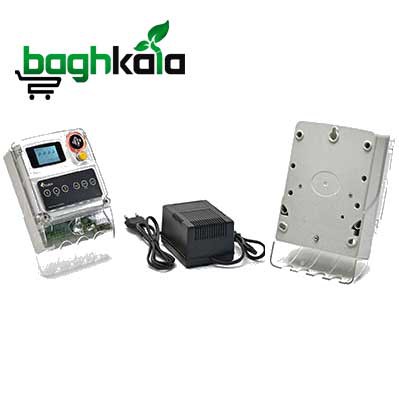

کنترلر آبیاری 4 ایستگاه بورکا

در کنترلر آبیاری بورکا مانند سایر کنترلر ها به راحتی میتونید تنظیمات زمان شروع آبیاری، مدت آبیاری، فاصله بین آبیاری ها را تنظیم کنید.

همچنین میتوانید با اتصال سنسور های رطوبت خاک، باران، رطوبت، جربان آب در مواقعی که نیاز هست، دستگاه آبیاری را قطع کرده و از آبیاری اضافی جلوگیری می شود.

مشاهده ویدیو کنترلر آبیاری 4 ایستگاه بورکا:

مشخصات کنترلر آبیاری بورکا

• طول دستگاه : 19.5 سانتیمتر
• عرض دستگاه : 12.5 سانتیمتر
• ارتفاع دستگاه : 6.5 سانتیمتر
• توان مصرفی : 1 وات
• حداکثر جریان مجاز خروجی کانال ها : جمعا 1 آمپر
• حداکثر جریان مجاز پمپ : 1 آمپر
• مقدار ولتاژ برق ورودی : 24 ولت AC(دارای ترانس)
• قابلیت اتصال 4 ایستگاه آبیاری
• دارای خروجی برای راه اندازی پمپ به صورت مستقل و جداگانه
• داراینمایشگر LCD با قابلیت نمایش وضعیت کانال ها و عملکرد سنسور ها به صورت گرافیکی .
• بدنه پلاستیکی
• مقاوم در برابر آب ، گرد و خاک و اشعه ماوراء بنفش خورشید

دارای 2 سال گارانتی شرکت بورکا

مزایا کنترلر آبیاری بورکا با نمایشگر LCD:

• قابلیت اختصاص 1 یا هر 4 کانال به مه پاش و برنامه ریزی بسیار دقیق بر حسب ثانیه روشن و خاموش آن
• قابلیت اختصاص 1 یا هر 4 کانال به سیستم آبیاری و برنامه ریزی بسیار دقیق بر مدت آبیاری و فواصل بین آبیاری ها
• دارای 4 کانال خروجی با امکان برنامه ریزی برای هر ایستگاه به صورت جداگانه
• قابلیت نگهداری زمان دستگاه به مدت طولانی در زمان قطعی برق، به دلیل داشتن باطری پشتیبان
• قابلیت اتصال به سنسور های باران، رطوبت خاک، جریان آب و دما
• قابلیت هشدار صوتی و نوری در زمان بروز خطا یا فعال شدن سنسور ها

 آموزش نصب کنترلر آبیاری بورکا  BOURKA:

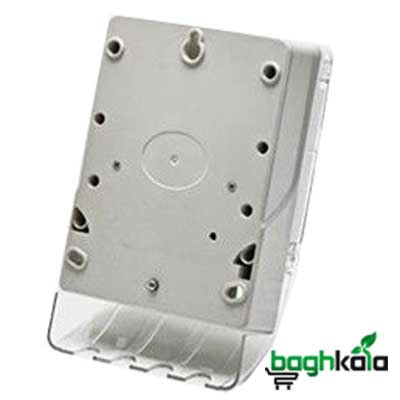

برای نصب و متصل نمودن دستگاه بر روی دیوار سه عدد سوراخ در زیر بدنه دستگاه تعبیه شده است.

سوراخ بالا جهت قلاب و سوراخ های چپ و راست پایین، جهت فیکس کردن.
ابتدا باید قاب را با باز کردن پیچ (شماره 11) باز نمود، سپس دستگاه را به قلاب متصل و سپس با سوراخ های چپ و راست پایین، بر روی سطح فیکس کرد.

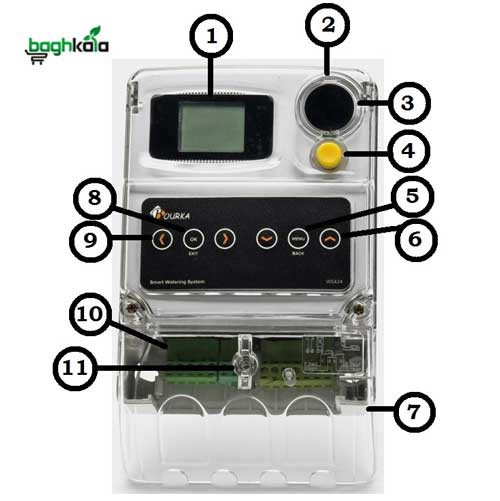

راهنمای دکمه های کنترلر بورکا:

1. نمایشگر
2. قاب محافظ بدنه دستگاه
3. چراغ وضعیت
4. دکمه ریست دستگاه
5. دکمه تنظیمات و برگشت
6. دکمه بالا و پایین
7. پوشش محافظ ترمینال ها
8. دکمه تایید و خارج شدن
9. دکمه چپ و راست
10. ترمینال ها
11. پیچ نگهدارنده پوشش محافظ

معرفی پورت های کنترلر بورکا  BOURKA  :

RAIN : ورودی سنسور باران
WET : ورودی سنسور رطوبت خاک
FLOW : ورودی سنسور جریان آب، این سنسور جریان آب داخل لوله را تشخیص داده و اگر به هر علتی جریان آب در داخل لوله قطع گردد، آبیاری متوقف گردیده و دستگاه هشدار می دهد.
24VAC : خروجی ترانس 24 ولت از این نقطه به دستگاه متصل می گردد.
COM : برای اتصال سیم مشترک شیر برقی ها استفاده می شود.
V1-V4 : امکان اتصال 4 عدد شیر برقی از طریق این ورودی ها انجام می گردد.
PNO : تیغه باز رله پمپ می باشد که به بوبین کنتاکتور پمپ متصل می گردد.
توجه : حداکثر جریان رله های دستگاه 3 آمپر می باشد.
PCOM : تیغه مشترک رله می باشد و جهت اتصال برق ورودی تحریک کنتاکتور استفاده می شود.

صفحه اصلی نمایشگر

اطلاعاتی که در صفحه اصلی نمایشگر نشان داده می شوند شامل موارد زیر می باشند :

1. علامت فعال شدن سنسور جریان آب
2. علامت فعال شدن سنسور رطوبت خاک
3. علامت فعال شدن سنسور باران
4. علامت در حال اجرا بودن برنامه آبیاری
5. نشان دهنده وضعیت شیر برقی ها
6. عدد مربوط به شیر برقی را نشان می دهد.
7. ساعت و دقیقه

تنظیمات (menu):

جهت وارد شدن به بخش تنظیمات دستگاه ابتدا دکمه (Menu (Back را فشار داده و سپس بوسیله کلید های بالا و پایین می توانید هر کدام از موارد زیر را که نیاز به تنظیم داشت انتخاب نموده و با زدن دکمه (OK (Exit وارد آن بخش گردید.

1. Time setting
2. Sensor setting
3. Program setting
4. Manual control
5. Reset system

تنظیمات ساعت (time setting)

با وارد شدن به time setting می توانید بوسیله کلیدهای بالا و پایین، اعداد مربوط به ساعت و دقیقه را تغییر دهید و در انتها جهت تایید و ذخیره اطلاعات وارد شده ، دکمه (OK (Exit را فشار دهید.

تنظیمات برنامه (program setting)

برنامه ریزی برای هر شیر برقی (station) به صورت جداگانه صورت می گیرد.

با کلیدهای بالا و پایین شیر برقی مورد نظر را می توان انتخاب نمود و با زدن (OK (Exit وارد صفحه تنظیم پارامترهای شیر مورد نظر شوید.
MODE: وضعیت برنامه را می توان توسط این پارامتر تعیین کرد، برای تنظیم برنامه آبیاری آن را MAIN و برای خاموش کردن آن را OFF نمایید و برای برنامه دهی به مهپاش آنرا روی FOG  قرار می دهیم.
در MODE آبیاری که MAIN هست :

WATER DAYS: در صفحه مربوط به water days می توان فاصله روزهای بین آبیاری را انتخاب نمود و این عدد بین 1 تا 30 قابل انتخاب می باشد.
START TIME: می توان زمان شروع آبیاری را انتخاب نمود و این عدد بر حسب ساعت به صورت 24 ساعته می باشد.
RUN TIME : مدت زمان آبیاری بر حسب ساعت و دقیقه قابل تنظیم می باشد.
REPETITION: در این بخش می توان تعداد دفعات آبیاری را تنظیم نمود.

Interval: مدت زمان فاصله تکرار برنامه آبیاری (interval) را بر حسب ساعت و دقیقه وارد کرد و آن را انتخاب نمود.

در MODE مه پاش که FOG هست :

FOG DAYS: در صفحه مربوط به FOG days می توان فاصله روزهای بین مهپاشی را انتخاب نمود و این عدد بین 1 تا 30 قابل انتخاب می باشد.
START TIME: می توان زمان شروع مه پاشی را انتخاب نمود و این عدد بر حسب ساعت به صورت 24 ساعته می باشد.
END  TIME : می توان زمان خاتمه مه پاشی را انتخاب نمود و این عدد بر حسب ساعت به صورت 24 ساعته می باشد.
RUN: در این بخش می توان مدت روشن بودن مه پاش رو بر حسب ثانیه مشخص کرد.

Interval: در این بخش می توان مدت خاموش بودن مه پاش رو بر حسب ثانیه مشخص نمود.

کنترل دستی (manual control)

 می توان با رفتن روی هر شیر برقی و زدن دکمه OK  و روشن شده علامت قطره در زیر شیر برقی  میتوان هر شیر برقی را روشن و یا خاموش کرد.

با هر بار زدن دکمه (OK (Exit می توان وضعیت را از حالت خاموش به روشن و یا بالعکس انجام داد.
در صورت روشن شدن شیر برقی به صورت دستی بعد از گذشت زمان run time تنظیم شده در برنامه، شیر برقی توسط دستگاه خاموش می گردد.

تنظیمات سنسور Sensor setting:

در این قسمت می توان 4 نوع سنسور ( باران، رطوبت خاک، دما، جریان آب) را فعال و یا غیر فعال نمود.

با دریافت دستور از هر کدام از سنسورها عملکرد دستگاه متوقف می شود و یک مرحله آبیاری از برنامه تنظیم شده حذف می گردد.

توجه: در صورت متصل نکردن هر کدام از سنسورهای بالا باید وضعیت سنسور را در این قسمت در حالت غیر فعال (IN ACTIVE) قرار دهید.

نکات کاربردی کنترلر آبیاری 4 ایستگاه بورکا:

1. در مجموع می توان تا 4 عدد شیر برقی را به 4 کانال دستگاه متصل کرد.
2. تمام اطلاعات برنامه ریزی شده در دستگاه با قطع شدن برق نیز در دستگاه باقی می ماند.
3. دستگاه دارای باطری می باشد و می تواند تا ده سال اطلاعات ساعت را نگه دارد.
4. دستگاه ترجیحا به صورت عمودی بر روی دیوار و یا تابلو در محلی که نور مستقیم به آن تابیده نشود، نصب گردد.
5. برای راه اندازی پمپ حتما از یک کنتاکتور به عنوان واسط بین دستگاه و پمپ استفاده شود.
