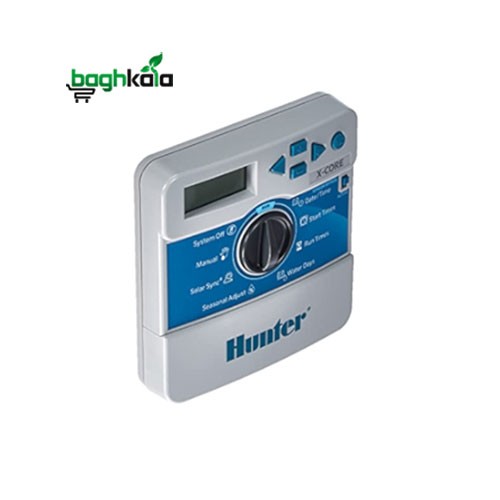

کنترلر ۴ ایستگاه بدون درب هانتر HUNTER X-CORE

در یک سیستم آبیاری کنترلر آبیاری مغز سیستم می باشد که با استفاده از آن می توان مقدار آب لازم را در زمان مناسب برای فضاهای سبز تنظیم کرد تا علاوه بر شادابی همیشگی پوشش گیاهی بتوان از آب، انرژی صرفه جویی نمود.

بر اساس امتیاز دهی کارشناسان آبیاری و همچنین تجربه تیم متخصص باغ کالا می توان به جرات گفت این کنترلر یکی از بهترین کنترلر های آبیاری جهان می باشد.علت این انتخاب کیفیت فوق العاده بالای این محصول می باشد.

امکانات کنترلر های آبیاری هانتر واقعا شگفت انگیز است. انواع سنسور ها از سنسور اعلام یخ زدگی و باران گرفته تا سنسور تشخیص آب و هوا را میتوان به کنترلر های هانتر اضافه و متصل کرد. که معنی آن یک سیستم آبیاری هوشمند بی نقص می باشد هم عمر بسیار بالا و هم کیفیت بسیار عالی. در ادامه با ما همراه باشید تا درباره معروف ترین شرکت آبیاری دنیا و کنترلر آبیاری آن از خانواده X-Core بیشتر بدانیم.

شرکت هانتر Hunter Industeries یک شرکت تولیدکننده تجهیزات آبیاری برای فضاهای سبز میباشد که در شهر San Marcos ایالت کالیفرنیا در آمریکا واقع میباشد

یکی از قابلیت های بسیار عالی کنترلر های سری X-Core قابلیت تنظیم برنامه های مختلف آبیاری میباشد. شاید شما اگر شما تخصص کافی ندارید مشکلی نیست .کار برای شما هم بسیار آسان می باشد و فقط از برنامهA می توانید استفاده کنید .ولی اگر یه مقدار تخصصی تر بخواهید کار کنید و نیاز به تنظیمات پیشرفته دارید می توانید از برنامه های B  و C هم استفاده نمایید . تنظیم برنامه بر روی کنترلر XC-401 بسیار آسان است و فقط کافیست یکبار ادامه متن حاضر را مطالعه فرمایید.

کنترلر هانتر در دو مدل فضای باز (Outdoor) و فضای بسته (Indoor) عرضه شده است. تفاوت بین دو کنترلر indoor و outdoor در این است که در outdoor، کنترلر درون یک باکس ضد آب قرار دارد و به راحتی می توان در برابر آب ، باد ، باران و برف و حتی آفتاب به راحتی سالیان سال برای شما کار بکند ولی در کنترلر indoor شما می بایست حتما آنرا در محلی که در معرض آفتاب و باران نباشد نصب نمایید.

کنترلر Hunter مدل XC، دارای 4 مدل  2، 4، 6 و 8 ایستگاه می باشد.

 این کنترلر آبیاری امکان دستور به پمپ به عنوان شیر اصلی جریان را دارد.

سیم کشی ساده دستگاه به نحویست که کوچکترین اتصالی در دستگاه را با پیغام ERR در صفحه نمایش تایمر نشان می دهد.

 نصب، عملکرد، تعمیر و نگهداری آن آسان بوده و بازدهی و قابلیت اطمینان بسیار بالایی دارد.

مشخصات فنی کنترلر آبیاری  Hunter مدل XC

  • کارکرد بسیار ساده
  • 3 برنامه مستقل آبیاری
  • قابلیت تنظیم شروع آبیاری 4 بار در روز برای هر برنامه ( تا 12 زمان شروع به کار در هر روز برای هر 3 برنامه )
  • میزان زمان قابل تنظیم برای هر ایستگاه:از یک دقیقه تا 4 ساعت
  • قابلیت آبدهی هر روز ، روز های خاص در هفته ، روز های زوج و یا روز های فرد
  • قابلیت تنظیم مدت تاخیر انداختن برنامه آبدهی ( در صورت استفاده از سنسور باران) از 1 الی 7 روزی
  • دارای دو مدل  درب دار جهت فضای باز (Outdoor) و بدون درب جهت فضای بسته (Indoor)
  • استفاده از باطری قابل تعویض لیتیوم 3 ولت مدل  2030CR جهت نگهداری برنامه کنترلر در زمان قطع برق
  • سازگاری با کلیه سنسورهای رطوبت ، باد و باران
  • برق ورودی 240 Volt AC
  • خروجی برق: 24 ولت AC و شدت جریان یک آمپر
  • خروجی برق هر ایستگاه 0.56 آمپر
  • بیشترین خروجی برق هر ایستگاه 0.90 آپر برای شیر برقی مستر
  • قابلیت تنظیم برنامه سالانه آبیاری شامل سه دستور مستقل برای هر برنامه در روز به منظور دستور به شیرهای برقی
  • صرفه جویی در هزینه و آب، با نصب سنسور باران کنترلر قادر است با تغییرات آب و هوایی به طور اتوماتیک زمان آبیاری را مشخص و شیرهای برقی را باز یا بسته کند
  • دمای کاری منفی 25 درجه الی +60 درجه سانتیگراد

ابعاد کنترلر X-Core درب دار

  • ارتفاع: 22 سانتیمتر
  • عرض: 17.8 سانتیمتر
  • ضخامت: 9.5 سانتیمتر

 ابعاد کنترلر X-Core بدون درب

  • ارتفاع: 16.5 سانتیمتر
  • عرض: 14.6 سانتیمتر
  • ضخامت: 5 سانتیمتر

معرفی کامل کنترلر هانتر

یکی از مهم ترین مزیت های استفاده از کنترلر هانتر وجود  باتری back up  است که موجب می شود تا تمامی برنامه های سیستم به بهترین شکل حفظ و ذخیره شوند.

از دیگر قابلیت های منحصر به فرد کنترلر هانتر این است که به افزودن می تواند در زمان بارندگی و یا  در هنگام شرجی بودن هوا آبیاری را قطع می کند.

نصب سریع و آسان، عملکرد و کارایی بالا، تعمیرات و نگهداری با هزینه بسیار کم و همچنین بازدهی و قابلیت اطمینان بالا از جمله ویژگی های بارز این محصول به شمار می آید. به همین منظور از آن در فضا هایی از قبیل:

  1. آبیاری های خانگی
  2. آبیاری باغ و باغچه و زمین های کشاورزی
  3. آبیاری گلدان و فلاور باکس ها
  4. آبیاری بام سبز و دیوار سبز
  5. زمین های ورزشی
  6. سالن های گلخانه
  7. پارک های کوچک و متوسط
  8. ویلاها

آموزش نصب کنترلر هانتر سری X-Core بر روی دیوار

  • یک پیچ را توسط رول پلاکی که در جعبه دستگاه قرار دارد  بر روی دیوار ببندید.
  • کنترلر را توسط سوراخی که در پشت آن قراردارد مانند قاب عکس به آن آویزان کنید
  • قسمت روکش ترمینال دستگاه به صورت خشابی به پایین بکشید و دو محل پیچ دیگر که در این قسمت وجود دارد را توسط رول پلاک به دیوار فیکس نمایید

آموزش نصب کنترلر آبیاری هانتر

روش نصب شیر برقی و پمپ به کنترلر XCORE

  1. زمان کار: زمان کار برای هر ایستگاه از 1 دقیقه تا 4 ساعت می باشد.
  2. زمان شروع و استارت: از 1 تا 4 زمان شروع برای هر برنامه
  3. شماره ایستگاه: شامل شیر برقی ها و پمپ می باشد.
  4. شماره برنامه: برای کنترلر می توان برنامه های مختلفی تعریف کرد.
  5. علامت روزهای هفته
  6. علامت ماه های سال که از ماه 1 تا ماه 12 قابل تعریف است.
  7. علامت برنامه آبیاری زوج یا فرد که روزهای زوج از 2 تا 30 و روزهای فرد از 1 تا 29 می باشد.
  8. علامت انجام عملیات آبیاری
  9. علامت خاموش بودن سیستم
  10. علامت فعال بودن سنسور باران
  11. علامت برنامه ریزی فصلی
  12. علامت وقوع آبیاری
  13. علامت عدم وقوع آبیاری
  14. علامت تنظیم برنامه آبیاری

برنامه ریزی زمان و تاریخ

برای اینکه زمان و تاریخ کنترلر را تنظیم کرد باید نشانگر کنترلر را روی گزینه CURRENT TIME/DAY قرار داد و با استفاده از دکمه های +، و دکمه های چپ و راست زمان و تاریخ را تنظیم کرد.

برنامه ریزی زمان شروع

برای تنظیم زمان شروع برنامه ها نشانگر کنترلر را روی START TIMES قرار داده و توسط دکمه های +، و دکمه های چپ و راست زمان شروع برنامه را تنظیم کنید، همچنین با دکمه PRG می توان برنامه را تغییر داد.

دکمه چپ و راست

دکمه PRG

حذف زمان شروع

برای اینکه زمان شروع مورد نظر را حذف کنید، نشانگر کنترلر را روی گزینه START TIMES قرار دهید و با تنظیم زمان ساعت 000 و سپس فشار دادن دکمه زمان شروع را حذف کنید.

برنامه ریزی زمان کارکرد هر ایستگاه

نشانگر کنترلر را بر روی گزینه RUN TIMES قرار دهید و با دکمه +، ساعت کارکرد هر ایستگاه را می توان از 0 تا 4 ساعت (بر حسب دقیقه) تنظیم کرد. تغییر ایستگاه را با دکمه PRG می توان انجام داد.

تنظیم روزهای آبیاری در کنترلر

ابتدا نشانگر کنترلر را بر روی گزینه WATER DAYS قرار داده، سپس با انتخاب ایستگاه مورد نظر با دکمه PRG، روزهای هفته روی نمایشگر کنترلر نمایان می شود، که زمان چشمک زدن هر روزی از هفته، با فشار دادن دکمه + آن روز به عنوان روز آبیاری انتخاب می شود و دکمه برای کنترلر به معنی روز عدم آبیاری می باشد. بعد از تمام این تنظیمات، نشانگر کنترلر را روی گزینه RUN قرار داده تا عمل آبیاری طبق برنامه ی داده شده انجام شود.

برنامه ریزی عدم آبیاری در یک دوره زمانی خاص

این گزینه برای یک دوره 1 تا 7 روزه، امکان توقف برنامه آبیاری را به کاربر می دهد. این دوره که تمام شود، کنترلر طبق برنامه قبل خود، آبیاری را انجام می دهد. برای فعال کردن این قابلیت (دوره توقف برنامه)، نشانگر کنترلر را روی گزینه SYSTEM OFF قرار داده، علامت OFF روی نمایشگر کنترلر نمایان شده و با فشردن دکمه + این امکان بوجود می آید که تعداد روزهای توقف تعیین شود. با قرار دادن نشانگر روی گزینه ی RUN کنترلر وارد عمل می شود.

ایجاد فاصله زمانی بین اجرای برنامه آبیاری ایستگاه ها

به هنگام چرخاندن نشانگر کنترلر روی RUN، دکمه را فشار داده و نگه دارید. پس از رها کردن دکمه ، فاصله های زمانی بین شروع عملیات آبیاری ایستگاه های مختلف بر روی نمایشگر ظاهر می شود (به ثانیه). با دکمه های + و فاصله زمانی دلخواه قابل تنظیم است. با قرار دادن نشانگر بر روی RUN کنترلر وارد عمل می شود.

راه اندازی دستی یک ایستگاه

نشانگر کنترلر را بر روی گزینه MANUAL- ONE STATION قرار داده، زمان کارکرد ایستگاه بر روی نمایشگر نمایان می شود. با فشار دادن دکمه راست تغییر ایستگاه امکان پذیر می باشد. ساعت های آبیاری مورد نظر و دلخواه با دکمه های + و تنظیم شده و با قرار دادن نشانگر روی گزینه RUN عملیات آبیاری ایستگاه مورد نظر انجام می شود. بعد از اتمام، کنترلر به طور خودکار، مطابق برنامه قبل خود آبیاری را انجام می دهد.

راه اندازی دستی تمام ایستگاه ها

نشانگر کنترلر را روی گزینه MANUAL- ALL STATION قرار داده و با فشار دادن دکمه PRG ایستگاه ها انتخاب شده و با دکمه ی + و زمان کارکرد دلخواه و مورد نظر برای تمام ایستگاه ها  تنظیم می شود. تعویض ایستگاه با فشار دادن دکمه راست امکان پذیر می باشد. پس از تنظیم زمان کارکرد همه ایستگاه ها، ایستگاهی را که تمایل دارید آبیاری از آن شروع شود، انتخاب کرده و نشانگر را روی گزینه ی RUN قرار دهید. بعد از اتمام، کنترلر به طور خودکار، مطابق برنامه قبل خود آبیاری را انجام می دهد.

یکبار تنظیم برنامه کنترلر برای همیشه با قابلیت SEASONAL ADJUSTMENT

کنترلر هانتر از قابلیت منحصر به فردی در جهت تنظیمات فصلی برای بهینه کردن انرژی و میزان مصرف آب برخوردار است. به این صورت که اگر در فصل پاییز یا زمستان بخواهیم میزان آبیاری را کم کنیم به راحتی در قسمت تنظیمات فصلی به صورت درصدی مقدار کم خواهد شد و یا در فصل تابستان به راحتی به صورت درصدی مقدار آبیاری را می توان زیاد نمود.

بسیار شگفت انگیز است که شما یکبار برنامه ای تنظیم کنید برای همیشه! اما چطور ممکن است؟ زیرا در فصل پاییز یا  زمستان با سرد شدن هوا و افزایش ریزش باران، نیاز به آب کمتری داریم و یا حتی درفصل تابستان نیاز به آبیاری بیشتری میباشد. یا مثلا در ماه های خاصی در زمان شکوفه دهی نیاز به آب کمتری داریم . قابلیت SEASONAL ADJUSTMENTتنظیمات فصلی یکی از قابلیت های بسیار جالب در کنترلر آبیاری هانتر میباشد

با چرخاندن عقربه بر روی این SEASONAL ADJUSTMENT،  میتوانیم به کمک مثبت و منفی، یک ضریب از ۱۰% تا ۱۵۰% تنظیم کنیم. و سپس مجددا عقربه را روی گزینه  RUN قرار دهیم. به همین سادگی. مثلا اگر فرض کنیم ضریب را روی 3۰% تنظیم کرده باشید، مدت آبیاری تمام نوبت های آبیاری یک سوم خواهد شد.

آموزش اتصال کنترلر آبیاری هانتر به پمپ

شما به راحتی میتوانید یه پمپ در مسیر لوله های آبیاری و قبل از شیر برقی ها قرار دهید و کنترلر هانتر این امکان را به شما میدهد که خودش دستور روشن و خاموش شدن را به پمپ بدهد

برای این کار کافیست:

قدم اول: تهیه یک عدد رله 24 به 220

قدم دوم : باز نمودن قسمت ترمینال دستگاه و اتصال دو عدد سیم از قسمت 24 ولت رله به محل های پیچ C و P

قدم سوم :نصب برق اصلی به ورودی برق رله

قدم چهارم :  اتصال دو عدد سیم پمپ به خروجی 220 ولت رله

قدم پنجم : نصب شما تمام شد و در زمانی که برنامه آبیاری فعال می شود از طریق فرمان 24 ولت که به رله داده میشود پمپ شما شروع به کار و در زمان قطع برنامه مجدداً پمپ خاموش خواهد شد.

آموزش نصب سنسور باران به کنترلر هانتر

شما به راحتی میتوانید سنسور باران را به کنترلر آبیاری هانتر وصل نمایید.

برای اینکار کافیست

قدم اول : تهیه یک عدد سنسور باران هانتر و نصب در محلی که امکان ریزش باران بر روی آن وجود داشته باشد.

قدم دوم : اتصال دو سر سیم سنسور به محل ترمینال کنترلر در زیر نوشته SEN

قدم سوم: قرارداد دادن سویچ SENSOR BYPASS (که روی دستگاه هست ) بر روی حالت اکتیو

به همین راحتی حالا زمانی که بارندگی باشد و یا رطوبت هوا بالا باشد کنترلر برنامه آتی سیستم آبیاری را تا زمانی که رطوبت هوا کاهش نیافته متوقف می کند.

دانلود کاتالوگ :
